درباره فیوز مینیاتوری و کلید محافظ جان

خرید و انتخاب فیوز مینیاتوری

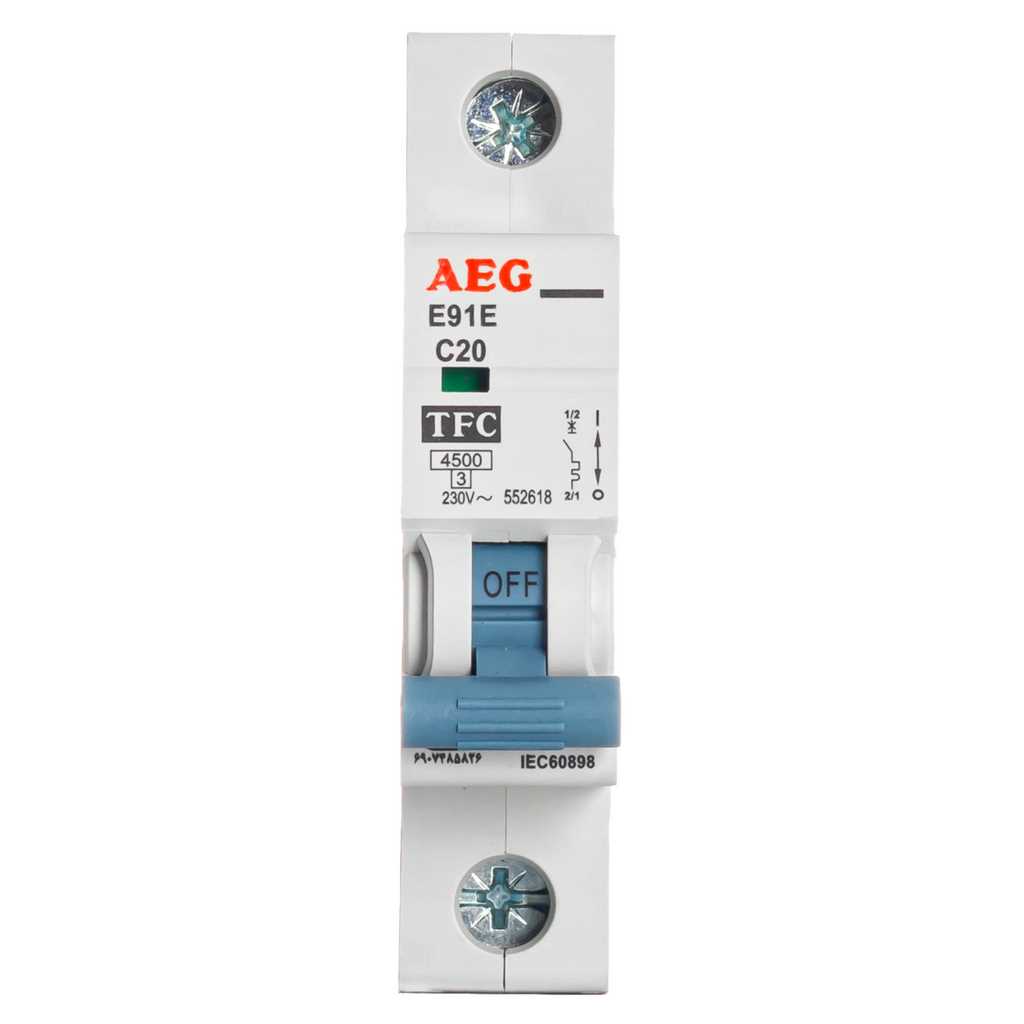

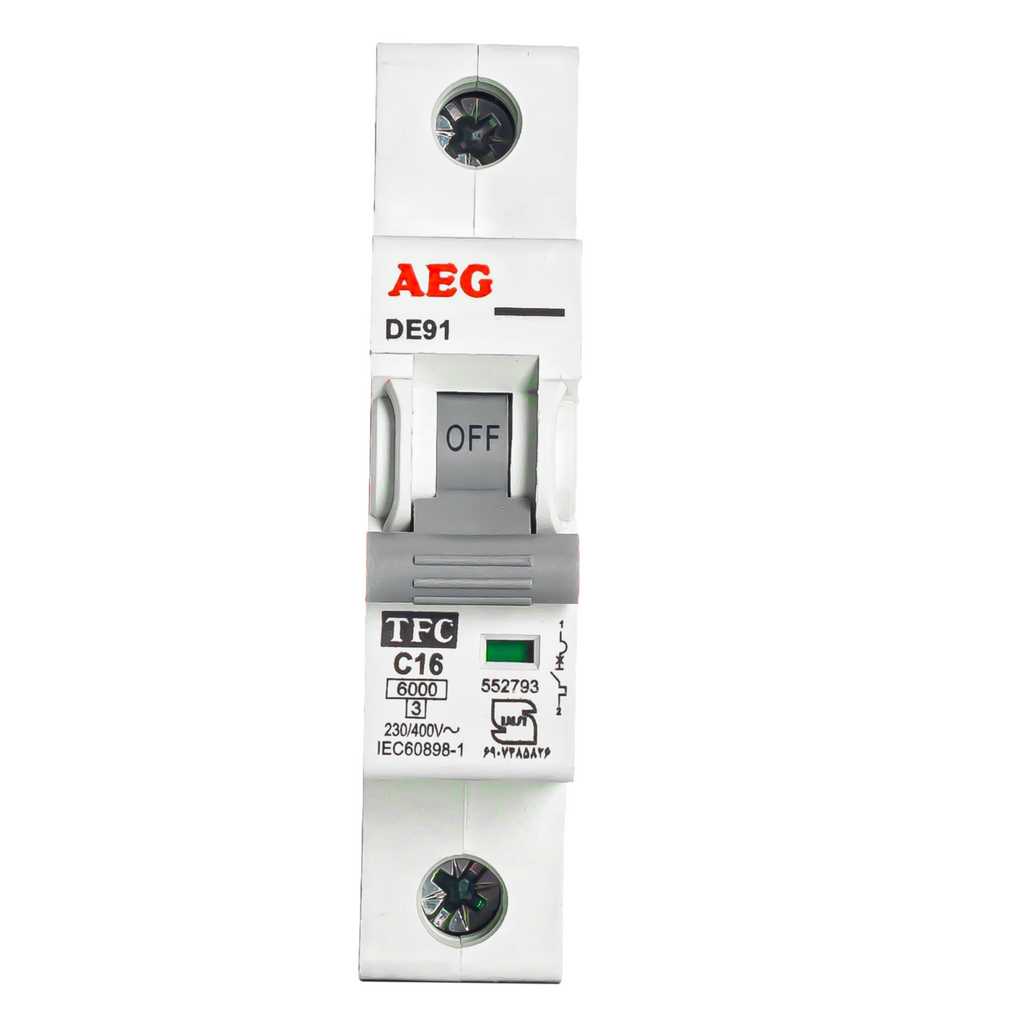

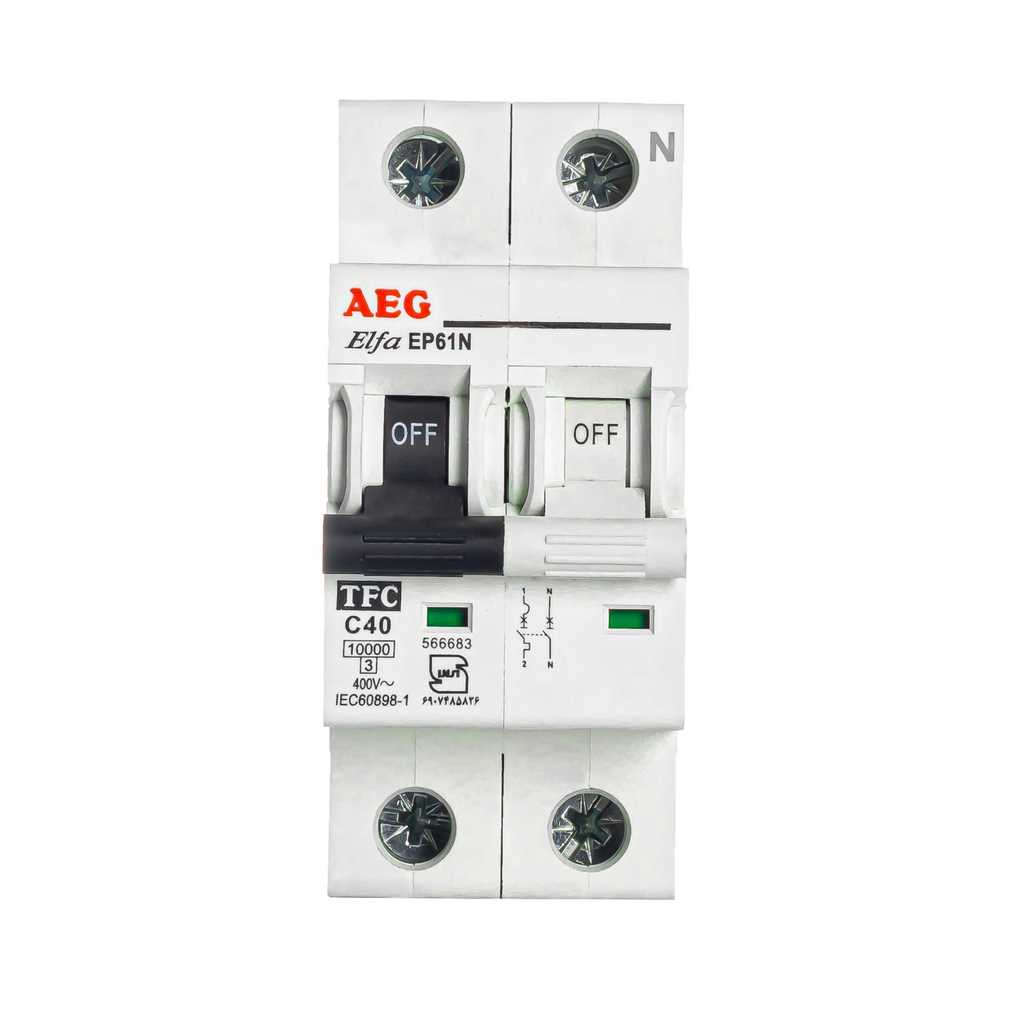

فیوز مینیاتوری، که به عنوان کلید مینیاتوری یا MCB (Miniature Circuit Breaker) شناخته می‌شود، یکی از اجزای کلیدی در سیستم‌های برق ساختمان‌ها و تأسیسات صنعتی است. این فیوزها برای حفاظت مدارهای الکتریکی در برابر اضافه بار (Overload) و اتصال کوتاه (Short Circuit) طراحی شده‌اند. برخلاف فیوزهای سنتی که پس از سوختن نیاز به تعویض دارند، فیوز مینیاتوری به صورت خودکار عمل کرده و پس از رفع مشکل، می‌توان آن را مجدداً فعال کرد. عملکرد آن بر اساس مکانیزم حرارتی-مغناطیسی است: بخش حرارتی برای حفاظت در برابر اضافه بار و بخش مغناطیسی برای اتصال کوتاه. این فیوزها معمولاً در تابلوهای برق نصب می‌شوند و با اندازه کوچک خود، فضای کمی اشغال می‌کنند، که این ویژگی آنها را برای کاربردهای خانگی و تجاری ایده‌آل می‌سازد.

انواع فیوز مینیاتوری کلید مینیاتوری

انواع فیوز مینیاتوری بر اساس منحنی تریپ (Trip Curve) طبقه‌بندی می‌شوند، که نشان‌دهنده سرعت واکنش فیوز به جریان‌های غیرعادی است. نوع B برای مدارهای روشنایی و بارهای مقاومتی مناسب است و در جریان‌های ۳ تا ۵ برابر جریان نامی تریپ می‌کند. نوع C برای موتورها و بارهای القایی مانند پمپ‌ها و فن‌ها استفاده می‌شود و در ۵ تا ۱۰ برابر جریان نامی عمل می‌کند. نوع D برای بارهای سنگین مانند ترانسفورماتورها و موتورهای بزرگ طراحی شده و در ۱۰ تا ۲۰ برابر جریان نامی تریپ می‌شود. علاوه بر این، انواع K و Z نیز وجود دارند که K برای موتورهای با جریان راه‌اندازی بالا و Z برای بارهای حساس مانند الکترونیکی مناسب است. انتخاب نوع مناسب بر اساس نوع بار و نیاز حفاظتی انجام می‌شود تا از آسیب به تجهیزات جلوگیری شود.

انواع آمپرها فیوز مینیاتوری جریان آکپر کلید مینیاتوری

آمپرهای فیوز مینیاتوری متنوع هستند و معمولاً از ۱ آمپر تا ۶۳ آمپر در مدل‌های تک‌فاز و سه‌فاز موجود می‌باشند. برای کاربردهای خانگی، آمپرهای پایین مانند ۶، ۱۰، ۱۶ و ۲۵ آمپر رایج هستند، که برای مدارهای روشنایی (۶-۱۰ آمپر) و پریزها (۱۶-۲۵ آمپر) استفاده می‌شوند. در تأسیسات صنعتی، آمپرهای بالاتر مانند ۳۲، ۴۰، ۵۰ و ۶۳ آمپر برای بارهای سنگین‌تر مانند ماشین‌آلات به کار می‌روند. برخی مدل‌ها تا ۱۰۰ آمپر یا بیشتر نیز تولید می‌شوند، اما استاندارد DIN Rail معمولاً تا ۶۳ آمپر را پوشش می‌دهد. انتخاب آمپر بر اساس محاسبه جریان بار و ضریب ایمنی انجام می‌شود تا فیوز بیش از حد حساس یا کم‌حساس نباشد.

کاربرد فیوز مینیاتوری استفاده از کلید مینیاتوری

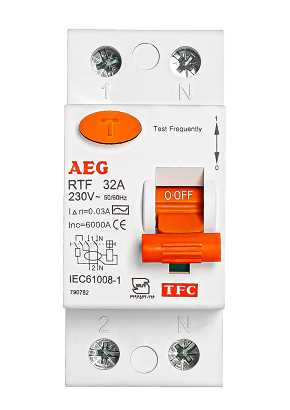

کلید محافظ جان، که به عنوان RCD (Residual Current Device) یا RCCB (Residual Current Circuit Breaker) شناخته می‌شود، دستگاهی است که برای حفاظت افراد در برابر شوک الکتریکی ناشی از نشت جریان طراحی شده است. این کلید جریان رفت و برگشت مدار را مقایسه می‌کند و اگر اختلافی (نشت) بیش از حد مجاز وجود داشته باشد، مدار را قطع می‌کند. نشت جریان می‌تواند به دلیل عیب در عایق‌بندی، تماس با آب یا اتصال بدنه رخ دهد. برخلاف فیوز مینیاتوری که بر اساس جریان کل عمل می‌کند، کلید محافظ جان بر اساس تفاوت جریان (معمولاً در میلی‌آمپر) واکنش نشان می‌دهد و زمان قطع آن بسیار سریع (کمتر از ۰.۱ ثانیه) است تا از آسیب به انسان جلوگیری شود.

نوع جریان فیوز مینیاتوری

انواع کلید محافظ جان بر اساس نوع جریان نشتی و کاربرد طبقه‌بندی می‌شوند. نوع AC برای جریان‌های متناوب سینوسی استاندارد مناسب است و در بیشتر کاربردهای خانگی استفاده می‌شود. نوع A علاوه بر AC، جریان‌های پالسی DC را نیز تشخیص می‌دهد و برای تجهیزات الکترونیکی مانند کامپیوترها و اینورترها ایده‌آل است. نوع B برای جریان‌های AC، پالسی و DC صاف طراحی شده و در سیستم‌های خورشیدی یا صنعتی پیشرفته کاربرد دارد. نوع F نیز برای فرکانس‌های متغیر مانند درایوهای فرکانسی موتورها مناسب است. همچنین، انواع RCBO (Residual Current Breaker with Overcurrent) وجود دارند که ترکیبی از RCD و MCB هستند و حفاظت دوگانه ارائه می‌دهند.

آمپرهای کلید محافظ جان

آمپرهای کلید محافظ جان معمولاً از ۱۶ آمپر تا ۱۲۵ آمپر یا بیشتر متغیر است، اما حساسیت نشتی (Sensitivity) آن مهم‌تر است. حساسیت استاندارد برای حفاظت جان ۳۰ میلی‌آمپر (mA) است، که در ساختمان‌های مسکونی الزامی است. برای حفاظت در برابر آتش‌سوزی ناشی از نشت، ۳۰۰ میلی‌آمپر استفاده می‌شود. آمپرهای پایین مانند ۱۶، ۲۵ و ۴۰ آمپر برای مدارهای خانگی و آمپرهای بالاتر مانند ۶۳، ۸۰ و ۱۰۰ آمپر برای تأسیسات تجاری یا صنعتی مناسب هستند. در مدل‌های دوپل و چهارپل، آمپر بر اساس تعداد فازها تعیین می‌شود و باید با جریان کل مدار همخوانی داشته باشد.

استفاده از فیوز میناتوری و کلید محافظ جان

در نهایت، ترکیب فیوز مینیاتوری و کلید محافظ جان در سیستم‌های برق مدرن ضروری است، زیرا فیوز مینیاتوری حفاظت تجهیزات را بر عهده دارد و کلید محافظ جان ایمنی افراد را تضمین می‌کند. انتخاب انواع و آمپرها باید بر اساس استانداردهای ملی مانند IEC 60898 برای MCB و IEC 61008 برای RCD انجام شود. نصب صحیح این تجهیزات توسط متخصصان برق، همراه با تست دوره‌ای، می‌تواند از حوادث الکتریکی جلوگیری کند و کارایی سیستم را افزایش دهد. در ایران، برندهای معتبر مانند اشنایدر، ABB و لگراند این محصولات را با کیفیت بالا عرضه می‌کنند و رعایت مقررات ملی برق الزامی است.
